L’ analisi LL(k), costruendo l’albero top-down, necessita di dedurre la prossima mossa da intraprendere osservando i prossimi $k$ simboli di input, di conseguenza risulta utile solo nel caso di linguaggi con $k=1$ (nel caso dell’assegnamento $k=2$)
L’analisi $LR$ invece ribalta il paradigma ricostruendo l’albero in bottom-up
Questo approccio rende l’analisi LR si più potente, infatti l’ insieme dei linguaggi contex free riconoscibili per mezzo dell’analisi LL e contenuto in quelli riconoscibili per mezzo dell’ analisi LR.
Tuttavia l’analisi LR risulta più complessa da progettare e computazionalmente più esosa, esistono quindi tecniche che approssimano l’analisi LR come SLR o LALR
Architettura di un parser $lr$ #

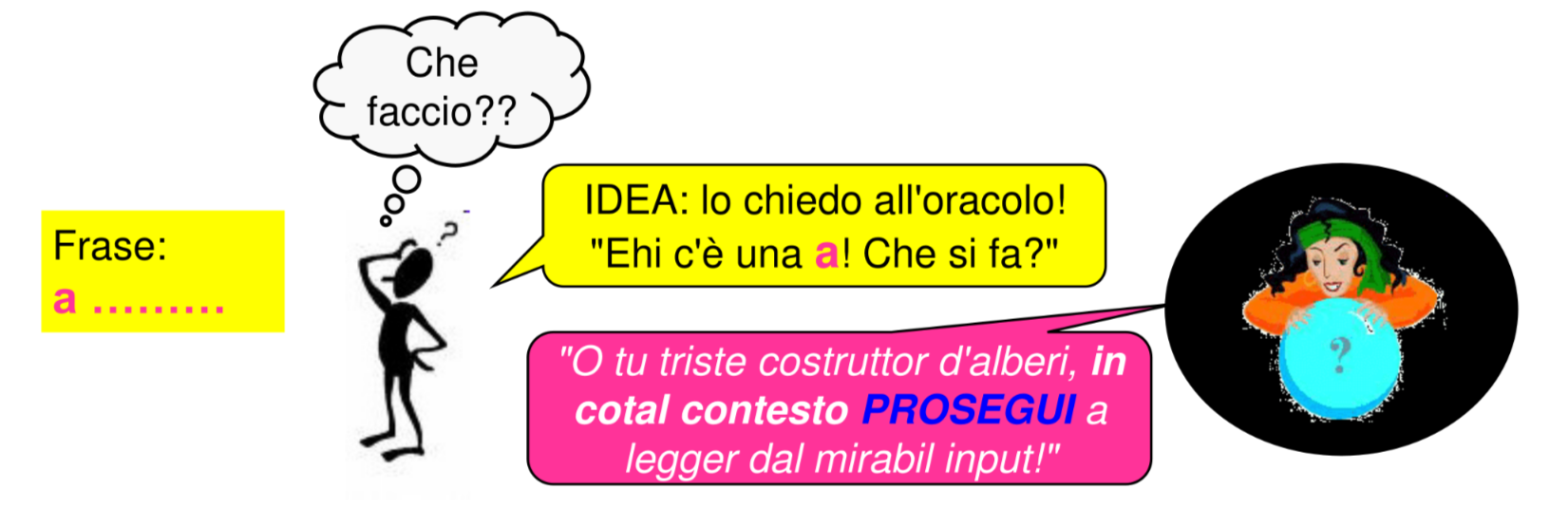

Un parser $RL$ ricostruisce l’albero di derivazione della frase in analisi al contrario, di conseguenza necessita di comprendere quando sia necessario fare:
- un operazione di SHIFT ovvero leggere da input un altro valore (aggiungere all’albero una foglia)
- un operazione di REDUCE ovvero applicare al contrario una produzione (costruire un nodo padre da 1 o più nodi figli)
La decisione viene presa in base a un contesto corrente (stato) in cui il riconoscitore si trova a operare
Il componente software imputato di tale compito e il RICONOSCITORE DI CONTESTI
Analisi $lr(0)$ #
Nel caso dell’analisi $LR$ e utile partire con il caso in cui $k=0$ ovvero non ci sono informazioni sul futuro, che nel caso dell’ analisi LL non aveva senso ma nel caso dell’analisi $LR$ si ha sempre l’informazione di contesto che può guidare il parser
Contesti $lr(0)$ #
Vengono di conseguenza definiti i contesti $LR(0)$:
data una produzione della forma $A \rightarrow \alpha$ l’inseme dei contesti $LR(0)$ e cosi definito
$$ LR(O)ctx(A \rightarrow \alpha) = \{\gamma | \gamma = \beta\alpha, Z \overset{*}\Rightarrow \beta Aw \Rightarrow \beta\alpha w, \space con \space w \in VT^*\} $$ovvero tutti i simboli che possono comparire a sinistra in una forma di frase nel momento in cui viene applicata la produzione $A \rightarrow \alpha$, data questa definizione tutti i contesti differiscono solo per il prefisso $\beta$ (utile per calcolare l’insieme)
Contesti sinistri di una produzione #
Data la definizione di cui sopra e possibile calcolare i contesti di una data produzione come concatenazione dell’insieme dei $\beta$ e del valore $\alpha$, l’insieme dei $\beta$ e detto l’insieme dei contesti sinistri di $A \rightarrow \alpha$
$$ leftctx(A) = \{\beta | Z \overset{*}\Rightarrow \beta Aw, \space con \space w \in VT^*\} $$Quindi per trovare i contesti $LR(0)$ e sufficiente trovare i contesti sinistri delle varie produzioni e concatenarli con il valore delle produzioni stesse
Calcolo dei contesti sinistri #
Data la produzione $B \rightarrow \gamma A\delta$ si può dire che uno dei contributi al contesto sinistro di $A$ e dato dai contesti sinistri di $B$ concatenati al simbolo $\gamma$ :
$$ leftctx(A) \supseteq leftctx(B) \bullet \{\gamma\} $$Il ragionamento si può iterare fino a risalire allo scopo della grammatica che per definizione ha $leftctx(Z)=\{\epsilon\}$, inoltre dai due postulati si deriva che la grammatica dei contesti e sempre regolare a sinistra (riconoscibile da un RSF)
Data la grammatica che segue:
$$ Z \rightarrow S $$$$ S \rightarrow aSAB | BA $$
$$ A \rightarrow aA | B $$
$$ B \rightarrow b $$
Applicando quanto detto prima si ottengono i seguenti contesti sinistri
$$ leftctx(Z) \rightarrow \{ \epsilon \} $$$$ leftctx(S) \rightarrow LctxZ | LctxS \bullet a $$
$$ leftctx(A) \rightarrow LctxS \bullet as| LctxS \bullet B | LctxA \bullet a $$
$$ leftctx(B) \rightarrow LctxS \bullet aSA| LctxS | LctxA $$
Dati i contesti sinistri se i corrispondenti CONTESTI LR(0) non collidono l’automa riconoscitore sara deterministico
Tabella di parsing $lr(0)$ #
La tabella di parsing puo essere ricostruita con le seguenti regole
- per ogni arco $S_1 \rightarrow S_2$ con input il simbolo terminale a, si inserisce in tabella alla posizione $(S1, a)$ l’azione shift to $S2$
- per ogni arco $S_1 \rightarrow S_2$ con input (da stack) il metasimbolo $X$, si inserisce in tabella alla posizione $(S_1, X)$ l’azione goto $S_2$
- per ogni stato $S_i$ associato alla regola $R$-esima, $A \rightarrow \alpha$. si inserisce in tabella l’azione reduce $R$ in tutta la riga corrispondente allo stato Si
- per ogni stato Si contenente la produzione $Z \rightarrow S.\$$ si inserisce in tabella alla posizione $(S_i , $)$ l’azione accept
Quindi per l’automa precedente si ha la seguente tabella di parsing
| $a$ | $b$ | $\$$ | $S$ | $A$ | $B$ | |
|---|---|---|---|---|---|---|
| 1 | $s_2$ | $s_{11}$ | $g_{10}$ | $g_{4}$ | ||
| 2 | $s_2$ | $s_{11}$ | $g_{3}$ | $g_{4}$ | ||
| 3 | $s_6$ | $s_{11}$ | $g_{5}$ | $g_{12}$ | ||
| 4 | $s_6$ | $s_{11}$ | $g_{13}$ | $g_{12}$ | ||
| 5 | $s_{11}$ | $g_{15}$ | ||||
| 6 | $s_6$ | $g_{14}$ | $g_{12}$ | |||
| 10 | $a$ | |||||
| 11 | $r_1$ | $r_1$ | $r_1$ | |||
| 12 | $r_2$ | $r_2$ | $r_2$ | |||
| 13 | $r_3$ | $r_3$ | $r_3$ | |||
| 14 | $r_4$ | $r_4$ | $r_4$ | |||
| 15 | $r_5$ | $r_5$ | $r_5$ |
Riconoscitori per linguaggi $lr(0)$ #
I riconoscitori per i linguaggi $LR(0)$ data la forma di frase corrente operano come segue:
- eseguono SHIFT se lo stato dell’automa non e terminale e pongono nello stack il simbolo terminale letto da input
- eseguono REDUCE se lo stato dell’automa e terminale e poppano dallo stack i simboli corrispondenti della parte destra della produzione applicata e pongono nello stack il metasimbolo della parte sinistra (non avvengono letture da input)
ogni volta che avviene una riduzione l’automa riparte dall’inizio
Ottimizzazione, lo stack degli stati #
Per ottimizzare si può disporre di uno stack degli stati dove accumulare via via gli stati attraversati dall’automa e in fase di reduce rimuoverne tanti quanti i simboli della parte destra della produzione, in questo modo si evita di far ricominciare l’automa dall’inizio
Condizione sufficiente per analisi $lr(0)$ #
Per poter effettuare con successo l’analisi $LR(0)$ date due produzioni $A \rightarrow \alpha$ e $B \rightarrow \omega$ se:
$$\theta \in LR(0)ctx(A \rightarrow \alpha)$$e
$$\theta w \in LR(0)ctx(B \rightarrow \omega)$$allora deve essere vero che
$$ w=\epsilon, \space A=B, \space \alpha=\omega $$Ovvero ogni stato di riduzione dell’automa non deve avere archi uscenti caratterizzati da non terminali e sia etichettato
Limiti dell’analisi $lr(0)$ #
l’analisi $LR(0)$ presenta dei limiti intrinsechi dovuti al fatto di ragionare solo sul contesto corrente e non avere nessuna informazione sui simboli in input successivi, per questo le grammatiche utili che rispettano la condizione sufficiente per analisi lr(0) non sono molte, per ottenere un riconoscitore utile e necessario vedere nel futuro
Analisi $lr(k)$ #
L’analisi $LR(k)$ opera secondo le stesse logiche di analisi LR(0) estendendone le definizioni e ritardando le regole di riduzione di $k$ simboli, tuttavia la complessità data dal numero di stati dell’esecutore risulta di difficile gestione anche nel caso $k=1$ e richiede semplificazioni (come $SRL$ o $LALR$) le casistiche con $k\gt 1$ non sono neanche pensabili
Estensione delle definizioni di contesto #
Il contesto $LR(k)$ viene cosi definito
$$ LR(k)ctx(A \rightarrow \alpha) = \{\gamma | \gamma = \beta\alpha u, Z \overset{*}\Rightarrow \beta Auw \Rightarrow \beta\alpha uw, \space con \space w \in VT^*\} $$si aggiunge una stringa di lunghezza $k$ dopo il simbolo non terminale della produzione $u$
La stringa in questione appartiene all’insieme $FOLLOW_k(A)$ definito come segue:
$$ FOLLOW_K(A)= \{k \in VT^k| S \overset{*}\Rightarrow \gamma Ak\beta \} $$il caso $k=1$ e quanto introdotto parlando di riconoscitori LL
Automa riconoscitore #
L’automa riconoscitore si sviluppa similmente a quanto visto per il caso $k=0$ tuttavia il numero di stati dell’automa aumenta esponenzialmente con il numero di metasimboli e terminali dato che il numero di metasimboli della grammatica dei contesti sinistri e dato da:
$$ (n-1)\times t^k +1 $$con $t$ simboli terminali e $n$ simboli non terminali della grammatica
Approssimando $lr(0)$ #
L’analisi $LR(1)$ per quanto potente risulta troppo complessa nel caso pratico, l’idea di base e quella di semplificare accorpando gli stati dell’automa che risultano simili fra loro
Simple lr (slr) #
Simple LR mira a semplificare l’automa riconoscitore, i contesti $SLR(0)$ sono cosi definiti
$$ SLR(k)ctx(A \rightarrow \alpha) = LR(0)ctx(A \rightarrow \alpha) \bullet FOLLOW_k(A) $$Si puo dunque calcolare facilmente a partire dal contesto $LR(0)$ inoltre e vero che:
$$ SLR(k)ctx(A \rightarrow \\alpha) \supseteq LR(k)ctx(A \rightarrow \alpha) $$ovvero il contesto SLR è un po’ più grande, e quindi più esposto a potenziali conflitti, del contesto LR completo
Look-ahead lr (lalr) #
Un altra idea consiste nel accorpare assieme gli stati del parser $LR(1)$ identici al netto dei look-ahead set:
-
PRO: è una trasformazione sempre possibile, spesso molto conveniente perché il parser LALR ha molti meno stati dell’LR
-
CONTRO: possono apparire conflitti reduce/reduce, tipicamente gestibili.
