Gli r-tree sono alberi paginati e bilanciati dove ogni nodo corrisponde a una regione triangolare detta minimal bounding box (MMB) che contiene tutte le regioni figlie
L’utilizzo dello storage da parte di un nodo varia dal $100\%$ a un valore minimo inferiore al $50\%$ (parametro tunabile)
Le foglie dell’albero sono entry nella forma (key, RID), dove il valore di chiave contiene le coordinate
ℹ️ possibile contenere anche oggetti con un estensione spaziale
I nodi interni dell’albero si presentano nella forma (MBB, PID), dove la chiave sono le coordinate della minimal bounding box
Concetto di mbb #

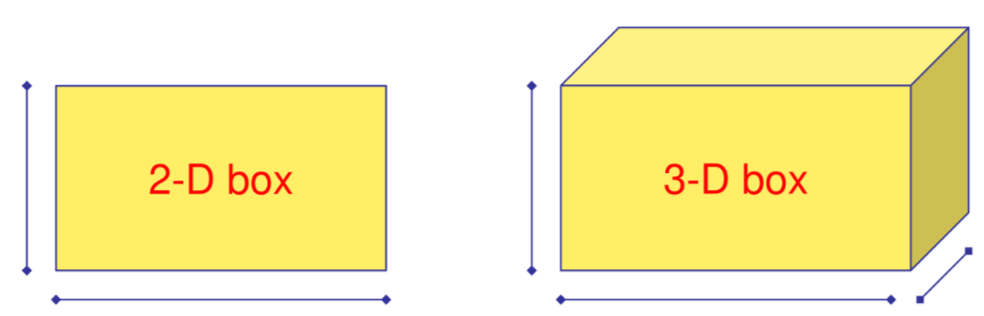

La minima bounding box e definita come la regione hyper-rettangolare minima che contiene un set di punti $m$
Per definirla e sufficiente conoscere le coordinate di due vertici opposti
R-tree vs b+tree #
| B+tree | R-tree |
|---|---|
| bilanciato e paginato | bilanciato e paginato |
| i dati sono contenuti nelle foglie | i dati sono contenuti nelle foglie |
| le foglie sono ordinate | non esiste l’ordine |
| i dati sono organizzati in intervalli monodimensionali | i dati sono organizzati in intervalli multidimensionali |
| la ricerca puntuale segue un solo percorso dell’albero | la ricerca puntuale può seguire strade diverse all’interno dell’albero |
Ricerca con r-tree #

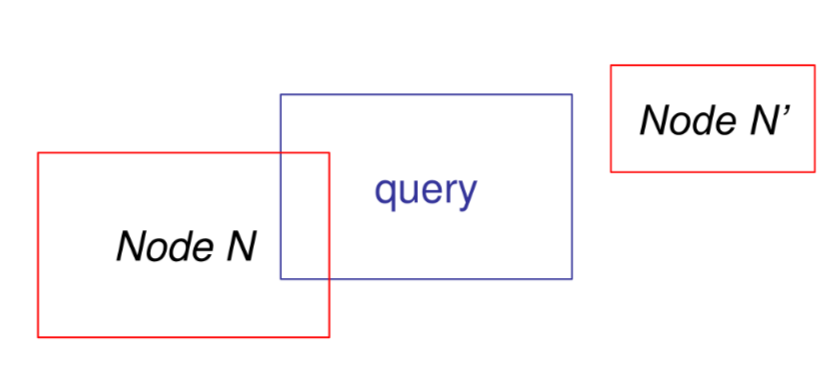

La ricerca con un r-tree consiste nel trovare tutti i punti che fanno parte della bounding box della query di ricerca
Per implementare la ricerca e necessario implementare le API previste dalla specifica GiST
Consistent(E,q)ritorna true solo seEeqhanno intersezione non nullaUnion(P)l’output e la MMB che contiene tutte le entryPenalty(E1,E2)Se il punto si trova dentro la bounding box la penalty e0altrimenti e data dal aumento di dimensione della bounding box stessaPicksplit(P)in output vengono fornite le entry e l’output e un set di due bounding box con cardinalità inferiore, lo split viene deciso minimizzando l’area complessiva delle due MBB
❗ minimizzare la somma complessiva e un problema Np-hard
