Trasformazioni di vista

·503 words·3 mins· ·
Fondamenti di computer graphics - This article is part of a series.
Part 2: This Article

Per poter renderizzare un oggetto 3D in uno schermo esprimerlo per mezzo delle sue coordinate non e sufficiente, e necessario poter trasformare le coordinate dell’oggetto in coordinate del piano immagine

Questo processo si chiama trasformazione di vista

flowchart LR A[sdr del mondo] B[sdr dell'osservatore] C[sdr della finestra] A --> B --> C

Dal mondo all’osservatore
#

Per poter passare al sistema di riferimento dell’osservatore e necessario identificare la matrice di cambiamento di base $VM$ (view matrix), composta come segue

$$ \begin{bmatrix} Xe\\ Ye \\ Ze \\1 \end{bmatrix} =VM \begin{bmatrix} X\\ Y \\ Z \\1 \end{bmatrix} $$

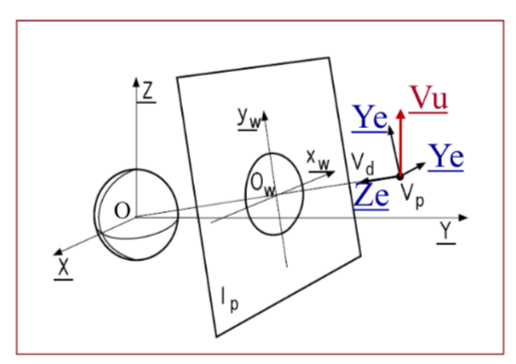

Data la rappresentazione del vettore $Vu$ in coordinate polari $Vu=[D,\theta,\phi]$ si possono esprimere i vettori del sistema di riferimento dell’osservatore come segue

ℹ️ Note

il vettore $Vu$ e parallelo all’asse Z del sistema di riferimento del mondo ed e’ definito nel sistema di riferimento del mondo

$$ Ze = Vd/\Vert Vd \Vert = -(Vp -O)/\Vert Vp -O \Vert \\ $$

$$ Xe = \frac{Ze \times Vu}{\Vert Ze \times Vu\Vert} \\ $$

$$ Ye = -\frac{Ze \times Xe}{\Vert Ze \times Xe\Vert} \\ $$$$ VM =\begin{bmatrix} Xe_{1} &Xe_{2}&Xe_{3}& 0\\ Ye_{1} &Ye_{2}&Ye_{3}& 0\\ Ze_{1} &Ze_{2}&Ze_{3}& D\\ 0 &0&0 & 1\\ \end{bmatrix} $$

Unendo la rappresentazione di $Vu$ in coordinate polari alla struttura della matrice $VM$:

$$ VM =\begin{bmatrix} -sin(\theta)&cos(\theta)&0& 0\\ -cos(\phi)cos(\theta)&-cos(\phi)sin(\theta)&sin(\phi)& 0\\ -sin(\phi)cos(\theta)&-sin(\phi)sin(\theta)&-cos(\phi)& D\\ 0 &0&0 & 1\\ \end{bmatrix} $$

Parametri della matrice $vm$
#

i 3 coefficienti $\theta,\phi,D$ controllano la posizione dell’osservatore, in particolare:

  • variando $\theta$ e $\phi$ si può osservare l’oggetto da angolazioni differenti
  • variando $D$ si può allontanare o avvicinare il punto di vista dell’osservatore

Dall’osservatore alla window
#

Per poter portare l’immagine sulla window e necessario effettuare una proiezione geometrica, ne esistono di tante tipologie a seconda del punto di vista dell’osservatore

flowchart TD A[proiezioni
geometriche] B[Parallela] C[Prospettica] D[ortografica] E[1 punto di fuga] F[2 punto di fuga] G[3 punto di fuga] H[assonometrica] I[ortogonale] J[obliqua] A --> B & C B --> D & H C --> E & F & G H --> I & J

Proiezione a 3 punti di fuga
#

La proiezione a 3 punti di fuga si ha quando l’osservatore non e allineato con nessun asse del sistema di riferimento del mondo (caso più generale)

In questo tipo di proiezione si ha che:

  • $y_w=\frac{d\times Y_e}{Z_e}$
  • $x_w=\frac{d\times X_e}{Z_e}$

Determinare le dimensioni della window
#

Le dimensioni della window sono determinate dalla ampiezza del cono di visione che a sua volta e determinato dalla distanza $d$ tra l’osservatore e il piano di proiezione e la semi-ampiezza angolare $\alpha$ del cono di visione

Inoltre il piano di vista dell’osservatore viene limitato per mezzo di un front-plane e un back-plane

💡 Tip

ne consegue che per definire una matrice di proiezione sul piano di visione e necessario conoscere il formato della finestra,la posizione della camera l’angolo di visione e i piani di troncatura della camera

Struttura finale della pipeline di rendering
#

flowchart TD A[passaggio al sdr dell'osservatore] B[clipping rispetto al tronco di visione] C[passaggio al sdr della window] D[trasformazione window viewport] A --> B --> C --> D
